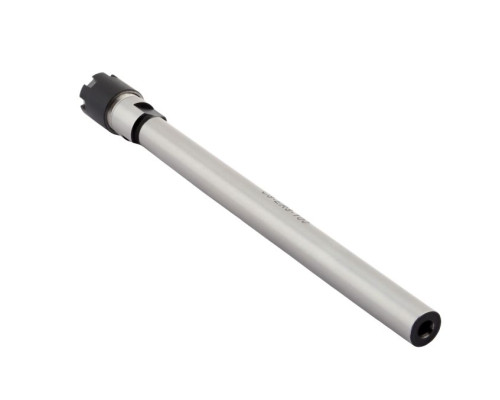

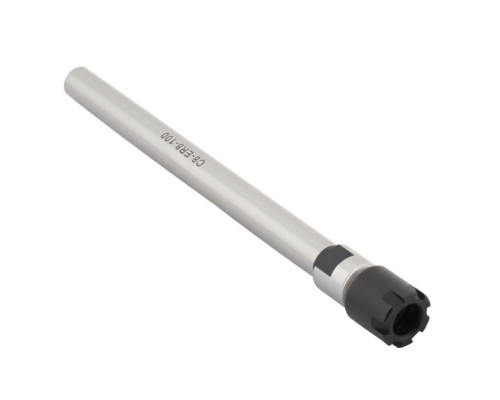

C8-ER8M-100 Патрон цанговый с цилиндрическим хвостовиком

Фрезерный патрон C8-ER8M-100 (DIN 6535 HA / ISO 3338) используется в условиях большого вылета инструмента или ограниченного доступа к зоне резания. Цилиндрический хвостовик оправки фиксируется в цанговом зажиме большего размера или патроне Weldon (при наличии специальной лыски на хвостовике). Установка режущего инструмента в корпус патрона осуществляется при помощи зажимной цанги ER8 (DIN 6499) и гайки типа M. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 1 до 5 мм. Длина хвостовика патрона составляет 50 мм.
