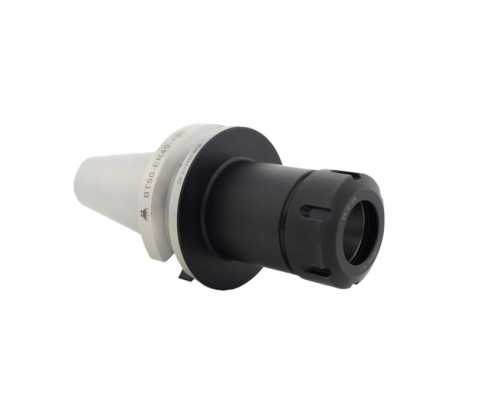

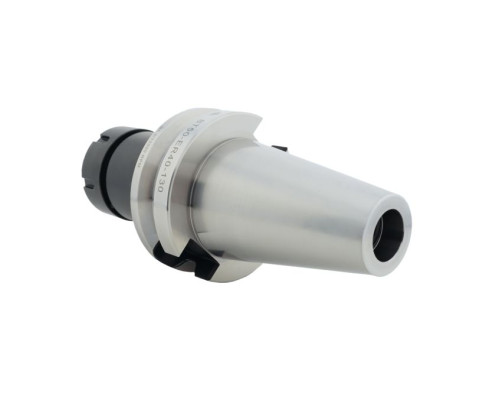

BT50-ER40-130 Патрон цанговый MAS403

Фрезерный патрон BT50-ER40-130 (MAS 403, JIS B 6339) обеспечивает надежную фиксацию режущего инструмента с цилиндрическим хвостовиком в шпинделе станка и используется в сверлильных, фрезерных станках с ЧПУ, обрабатывающих центрах. Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER40 (DIN 6499) и гайки типа UM. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с хвостовиком диаметром от 3 до 26 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M24, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие). Вылет патрона от шпинделя станка составляет 130 мм.
